Étude - L'architecture

L’architecture réseau est la clé de voute d’un projet de TRS

Il est important de prendre conscience que le flux de données sur un réseau augmente de façon importante lorsqu’on commence à communiquer avec les différents systèmes.

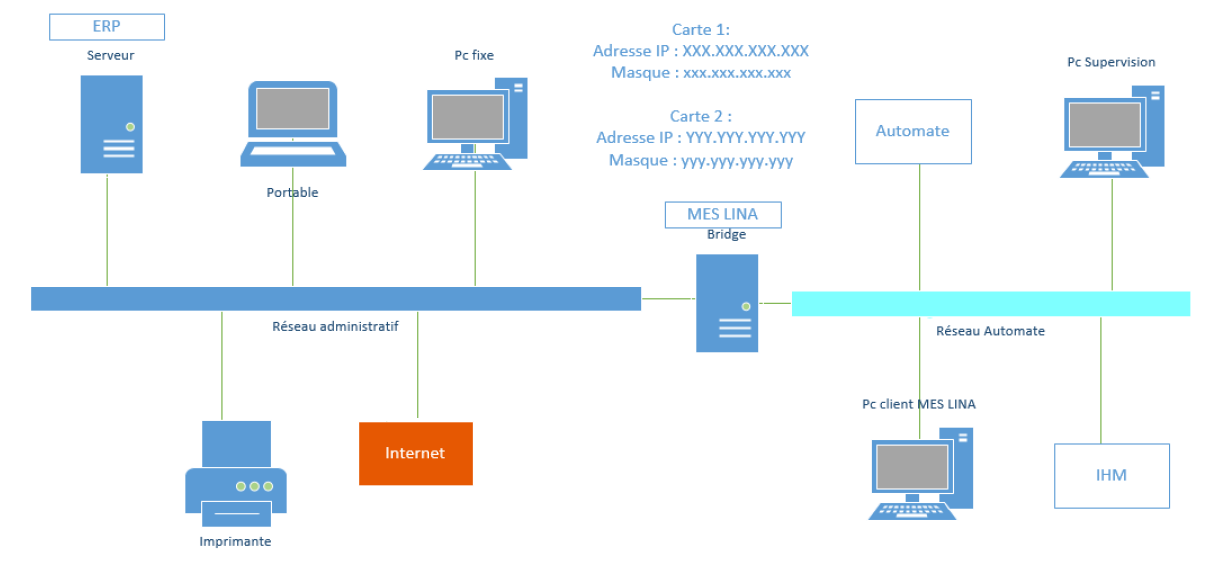

Il faut bien séparer les réseaux :

La gestion des flux peut nécessiter la séparation des réseaux.

• Réseau administratif : ERP

Les équipements présents sur ce réseau :

- Les imprimantes
- Les pc
- Internet

C'est sur ce réseau que se trouvent les flux pour l'ERP.

• Réseau process – Automate

Les équipements présents sur ce réseau :

- Les automates
- Les scadas

Sur un réseau process, il est important de séparer les sous réseaux machines (Constructeurs) du réseau process automate.

Pour les machines constructeurs, il faut prescrire au minimum deux cartes réseaux aux cahiers des charges :

1.   Une carte pour le sous réseau machine (Les systèmes communicants de la machine (variateurs / module déportés / ….)
2.   Une carte pour le réseau process automate de l’usine

Il est possible d’ajouter un automate concentrateur entre les machines constructeurs et le réseau process automate

• Réseau process – Informatique : MES


Les équipements présents sur ce réseau :

- Les panels PC
- Les imprimantes
- Les lecteurs codes à barres

• Réseau camera / sécurité

Les équipements présents sur ce réseau :

- Les cameras
- Lecteur gestion d'accès

 Les caméras sont des grandes consommatrices de bande passante sur le réseau.

• Réseau internet

- Switchs
- Firewalls

Les applications comme Youtube sont des grands consommateurs de bande passante sur le réseau.

• Réseau GTB

- Les utilités : gestion CTA, froid, éclairage, eau chaude ...
